GX型管式螺旋輸送機產品概述:

   GX型螺旋輸送機俗稱絞龍，是礦產、飼料、糧油、建筑業中用途較廣的一種輸送設備，從輸送物料位移方向的角度劃分，螺旋輸送機分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升。

GX型管式螺旋輸送機工作原理:

    GX型螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。

GX型管式螺旋輸送機主要特點:

1.承載能力大、安全可靠。

2.適應性強、安裝維修方便、壽命長。

3.整機體積小、轉速高、確保快速均勻輸送。

4.出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。

5.密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。

GX型管式螺旋輸送機應用范圍:

        螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等。

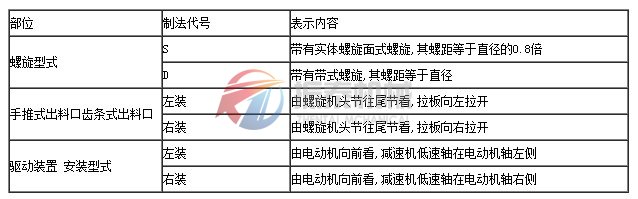

GX型管式螺旋輸送機的各種制法:

部位 制法代號 表示內容

螺旋型式 S 帶有實體螺旋面式螺旋,其螺距等于直徑的0.8倍

D 帶有帶式螺旋,其螺距等于直徑

手推式出料口齒條式出料口 左裝 由螺旋機頭節往尾節看,拉板向左拉開

右裝 由螺旋機頭節往尾節看,拉板向右拉開

驅動裝置 安裝型式 左裝 由電動機向前看,減速機低速軸在電動機軸左側

右裝 由電動機向前看,減速機低速軸在電動機軸右側

GX型管式螺旋輸送機技術參數：

安裝尺寸及長度組合：

（一）外形及安裝尺寸

螺旋輸送機長度

注：1、螺旋機輸送長度及尺寸L均見表二、表三。 2、圖n×500為蓋板卡子尺寸，n值視螺旋機長度而定。 3、圖中尺寸p為進出料口中心線。

（二）進出料口裝置

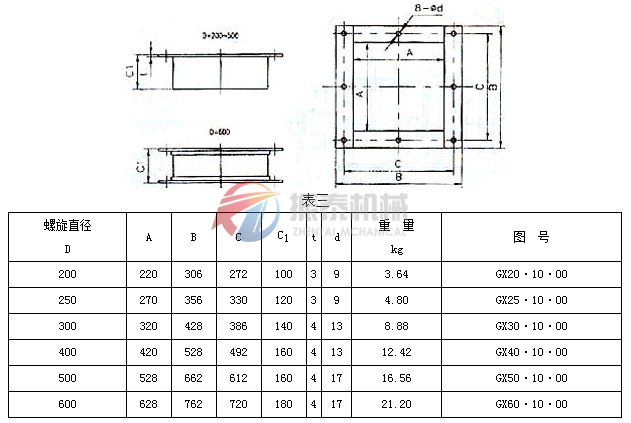

1、進料口

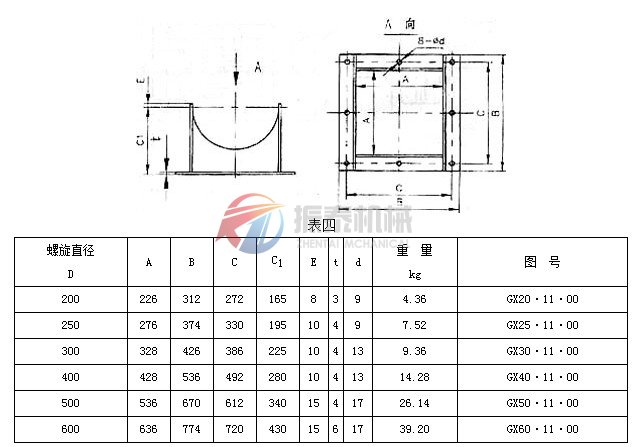

2、方形出料口

注：螺旋直徑為600毫米時，出料口采用角鋼結構。

3、手推式出料口與齒條式出料口尺寸樣本中略去，顧客函索即復。

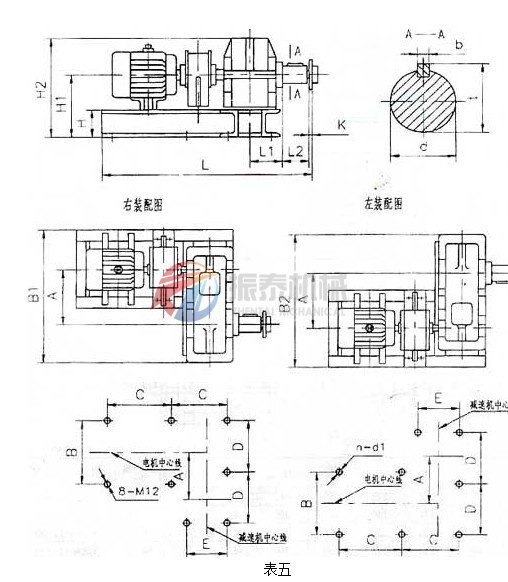

（三）驅動裝置外形尺寸及安裝尺寸（參見下頁表五）
